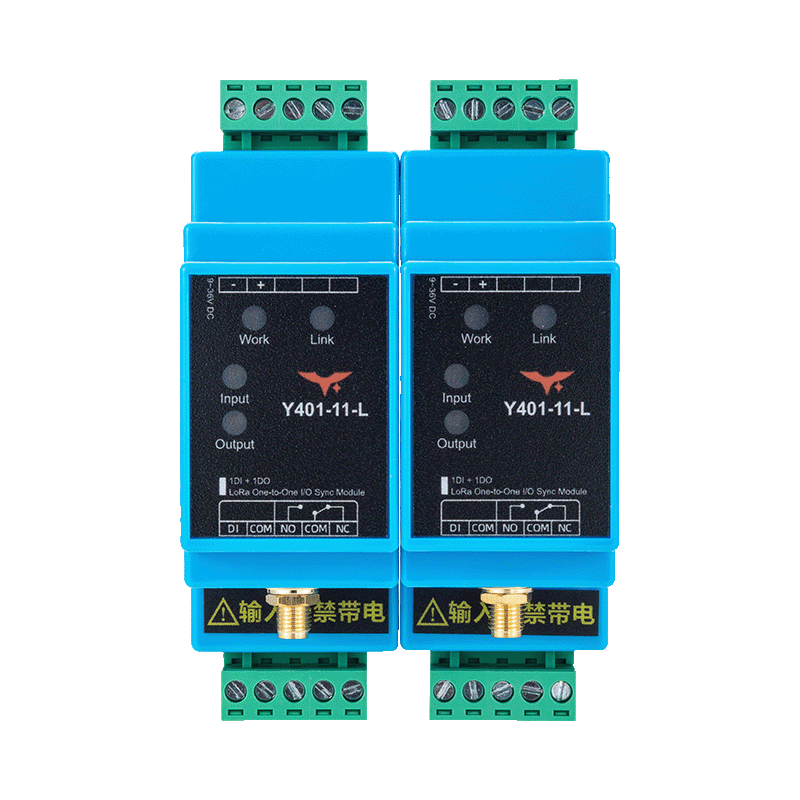

Appearance
Y401-11-L LoRa 无线 I/O 模块规格书
目录
1. 概述
Y401-11-L 是基于 LoRa 调制技术的单通道点对点无线开关传输终端。两台设备（A和B）工厂预配对，开箱即用，无需配置。
工作原理
- 设备A输入短接 → 设备B输出导通（常开端与公共端）
- 设备A输入断开 → 设备B输出复位（常闭端与公共端）
- 双向通信：设备B到设备A同理
适用场景
远程设备控制、自动水泵系统、大门控制、简单报警系统
2. 订购信息
2.1 型号命名
Y401-11-L
│ │ └── L: LoRa 无线通信
│ └───── 11: 1DI/1DO 配置（1回路对1回路）
└───────── Y401: 点对点无线I/O模块系列2.2 包装内容
| 数量 | 物品 |
|---|---|
| 2 | Y401-11-L 模块（设备A和设备B） |
| 2 | 470MHz 磁性安装天线 |
| 2 | DIN导轨夹具 |
| 1 | 快速参考指南 |
| 1 | 保修卡 |
3. 主要特性
- 远距离传输 – 开阔区域最远 5000 米
- 即插即用 – 工厂预配对，无需配置
- 宽电压输入 – 9~36V DC，带反极性保护
- 继电器输出 – SPDT 继电器，AC 277V 5A / DC 28V 5A
- 通用输入 – 支持 NPN 信号和干接点开关
- 状态指示 – LED 显示电源、连接、输入、输出状态
- 工业级设计 – 硬件看门狗，35mm DIN 导轨安装
- 零运营成本 – 无需 SIM 卡、无订阅费
4. 技术规格
4.1 无线参数
| 参数 | 规格 |
|---|---|
| 频段 | 398~525MHz |
| 传输距离 | 5000米（开阔区域） |
| 天线接口 | SMA（外螺纹内孔） |
| 标准天线 | 470MHz 磁性安装天线 |
4.2 电气参数
| 参数 | 规格 |
|---|---|
| 供电电压 | 9~36V DC |
| 最大功耗 | 1W |
| 输入类型 | NPN 信号 / 干接点开关 |
| 输出类型 | SPDT 继电器 |
| 输出额定 | AC 277V 5A / DC 28V 5A |
| 工作温度 | -20°C ~ +85°C |
| 工作湿度 | 10~90% RH（非冷凝） |
4.3 机械参数
| 参数 | 规格 |
|---|---|
| 尺寸 | 88 × 37 × 59 mm |
| 重量 | 约 50g |
| 安装方式 | 35mm DIN 导轨 |
| 防护等级 | IP20 |
| 外壳材料 | 阻燃塑料 |
5. 接口与引脚说明
5.1 接口概述
| 接口 | 描述 |
|---|---|
| 天线 | SMA 接口，用于 LoRa 天线 |
| 电源 | DC 9~36V 输入，带反极性保护 |
| 输入 | 无源开关输入（输入端 + 公共端） |
| 输出 | 继电器输出（常开 + 公共 + 常闭） |
5.2 LED 指示灯
| LED | 功能 | 状态说明 |
|---|---|---|
| 电源 | 系统运行指示 | 上电后常亮 |
| 链接 | 连接状态指示 | 连接建立后常亮 |
| 输入 | 输入状态指示 | 输入短接时亮 |
| 输出 | 输出状态指示 | 继电器吸合时亮 |
6. 安装与接线
6.1 输入连接
机械开关（自锁开关、浮球开关、继电器触点）：
- 直接连接输入端与公共端，无需外部电源
NPN 信号：
- 发射极 → 公共端
- 集电极 → 输入端
- 不可连接其他电源
6.2 输出连接
直接负载（≤1kW 阻性负载）：
- 负载直接串联于继电器输出
大功率负载（>1kW）：
- 需配合交流接触器使用
6.3 安装要点
- 天线垂直安装于开阔区域，离地约 2 米
- 远离大型金属设备
- 确保天线连接器紧固
- 使用 35mm DIN 导轨安装于电气柜内
- 保持适当通风间隙
7. 重要说明
- 通信类型 – 半双工通信，不适合高实时性应用
- 频率范围 – 工作频率 398~525MHz，超出范围性能下降
- 天线安装 – 天线需垂直放置于开阔区域，远离金属障碍物
- 制造商：湖南研几科技有限公司
- 地址：中国湖南省长沙市雨花区迎新路复地星光天地1栋21014室
- 邮箱：[email protected]
- 网站：www.yengear.com
