Y403-11-L LoRa 无线联动控制器规格书
目录
1. 概述
Y403-11-L 是基于 LoRa 调制技术的无线联动控制器，具备自动中继传输功能。节点之间自动搜寻最优通信线路，开关信号从一个节点无线传输到另一个节点，节点具有中转功能，使信号传输更远。适用于紧急停止、隧道照明等协调控制场景。

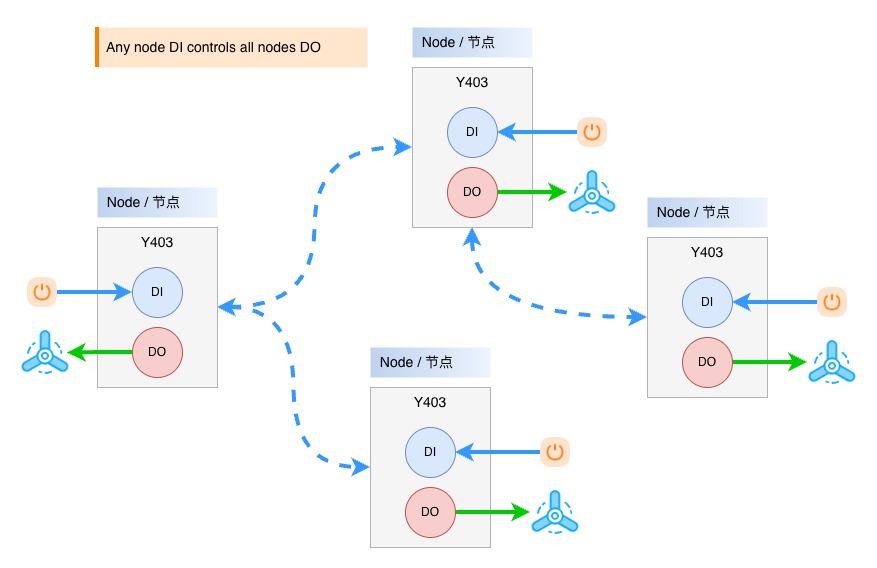

工作原理
- 任一节点（或多个节点）DI 输入短接 → 所有节点（包含本机）DO 输出导通
- 只有所有节点的 DI 都断开，所有节点的 DO 才会断开
- 节点自动中继，搜寻最优通信线路，扩展传输距离
适用场景
紧急停止系统、隧道照明控制、地下设施监控、协调安全系统
2. 订购信息
2.1 型号命名
Y403-11-L
│ │ └── L: LoRa 无线通信
│ └───── 11: 1DI/1DO 配置（单通道）
└───────── Y403: 自动中继联动控制器系列2.2 包装内容
| 数量 | 物品 |
|---|---|
| 1 | Y403-11-L 模块 |
| 1 | 470MHz 磁性安装天线 |
| 1 | DIN导轨夹具 |
| 1 | 快速参考指南 |
| 1 | 保修卡 |
3. 主要特性
- 自动中继 – 节点自动搜寻最优通信线路，中转信号
- 联动控制 – 任一节点触发，所有节点（含本机）同步响应
- 逻辑或输出 – 所有节点 DI 断开时，所有 DO 才断开
- 远距离传输 – 开阔区域最远 5000 米 + 中继扩展
- 无限扩展 – 节点数量无限制
- 宽电压输入 – 9~36V DC，带反极性保护
- 继电器输出 – SPDT 继电器，AC 277V 5A / DC 28V 5A
- 通用输入 – 支持 NPN 信号和干接点开关
- 状态指示 – LED 显示电源、网络、输入、输出状态
- 工业级设计 – 硬件看门狗，35mm DIN 导轨安装
4. 技术规格
4.1 无线参数
| 参数 | 规格 |
|---|---|
| 频段 | 398~525MHz |
| 传输距离 | 5000米（开阔区域） |
| 中继扩展 | 通过节点中继无限扩展 |
| 天线接口 | SMA（外螺纹内孔） |
| 标准天线 | 470MHz 磁性安装天线 |
4.2 电气参数
| 参数 | 规格 |
|---|---|
| 供电电压 | 9~36V DC |
| 最大功耗 | 1W |
| 输入类型 | NPN 信号 / 干接点开关 |
| 输出类型 | SPDT 继电器 |
| 输出额定 | AC 277V 5A / DC 28V 5A |
| 工作温度 | -20°C ~ +85°C |
| 工作湿度 | 10~90% RH（非冷凝） |
4.3 机械参数
| 参数 | 规格 |
|---|---|
| 尺寸 | 88 × 37 × 59 mm |
| 重量 | 约 50g |
| 安装方式 | 35mm DIN 导轨 |
| 防护等级 | IP20 |
| 外壳材料 | 阻燃塑料 |
5. 接口与引脚说明
5.1 接口概述
| 接口 | 描述 |
|---|---|
| 天线 | SMA 接口，用于 LoRa 天线 |
| 电源 | DC 9~36V 输入，带反极性保护 |
| 输入 | 无源开关输入（输入端 + 公共端） |
| 输出 | 继电器输出（常开 + 公共 + 常闭） |
5.2 LED 指示灯
| LED | 功能 | 状态说明 |
|---|---|---|
| 电源 | 系统运行指示 | 上电后常亮 |
| 网络 | 网络状态指示 | 网络连接正常时常亮 |
| 输入 | 输入状态指示 | 输入短接时亮 |
| 输出 | 输出状态指示 | 继电器吸合时亮 |
6. 安装与接线
6.1 输入连接
机械开关（自锁开关、浮球开关、继电器触点）：
- 直接连接输入端与公共端，无需外部电源
NPN 信号：
- 发射极 → 公共端
- 集电极 → 输入端
- 不可连接其他电源
6.2 输出连接
直接负载（≤1kW 阻性负载）：
- 负载直接串联于继电器输出
大功率负载（>1kW）：
- 需配合交流接触器使用
6.3 安装要点
- 天线垂直安装于开阔区域，离地约 2 米
- 远离大型金属设备
- 确保天线连接器紧固
- 使用 35mm DIN 导轨安装于电气柜内
- 策略性放置节点以实现最佳中继覆盖
- 保持适当通风间隙
6.4 网络扩展
- 节点自动搜寻最优通信线路，具有中转功能
- 新节点加入时自动融入现有系统，无需手动配置
- 点对点传输距离最远 5000 米，通过中继可无限扩展
7. 重要说明
- 通信类型 – 半双工通信，不适合高实时性应用
- 频率范围 – 工作频率 398~525MHz，超出范围性能下降
- 天线安装 – 天线需垂直放置于开阔区域，远离金属障碍物
- 中继延迟 – 多跳中继可能增加通信延迟，需考虑应用要求
- 联动逻辑 – 所有节点 DI 断开后，所有 DO 才会断开
- 制造商：湖南研几科技有限公司
- 地址：中国湖南省长沙市雨花区迎新路复地星光天地1栋21014室
- 邮箱：[email protected]
- 网站：www.yengear.com
