Y402-11-L LoRa 无线 I/O 系统规格书
目录
1. 概述
Y402-11-L 是基于 LoRa 调制技术的一对多无线开关传输系统，由主控（M）和从控（S）两种模块组成。一个主控可与多个从控通信，支持系统扩展，工厂预配对，开箱即用。
工作原理
- 主控→从控：主控 DI 输入短接 → 所有从控 DO 输出导通
- 从控→主控：任一从控 DI 输入短接 → 主控 DO 输出导通
- 所有从控 DI 断开时，主控 DO 才复位
- 双向通信，支持系统扩展
2. 系统组件
| 设备 | 型号 | 角色 | 尺寸 |
|---|---|---|---|

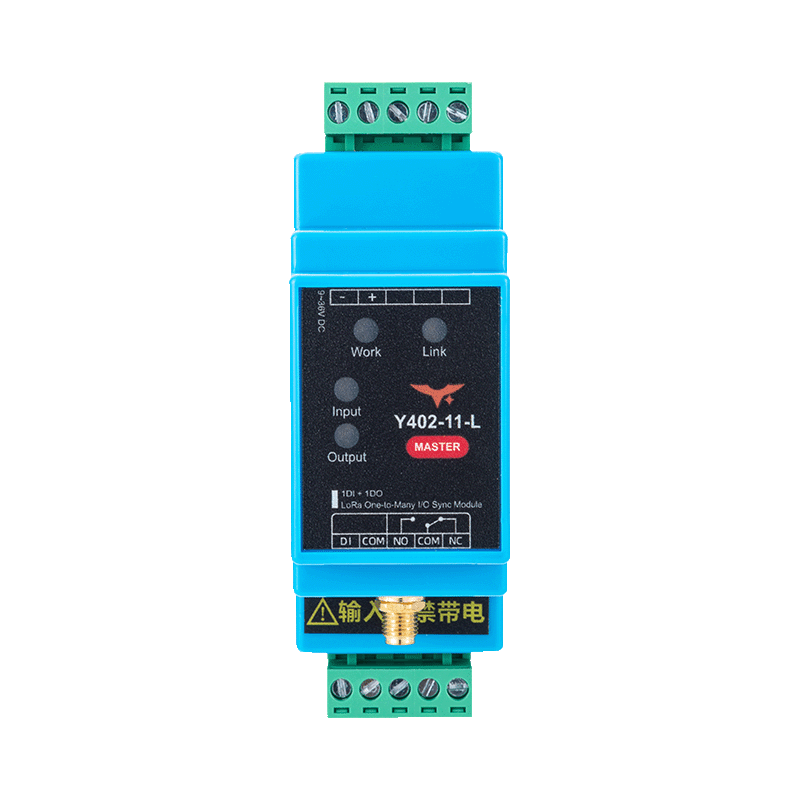

| 主控 | Y402-11-L | 中央控制单元 | 88 × 72 × 59 mm |

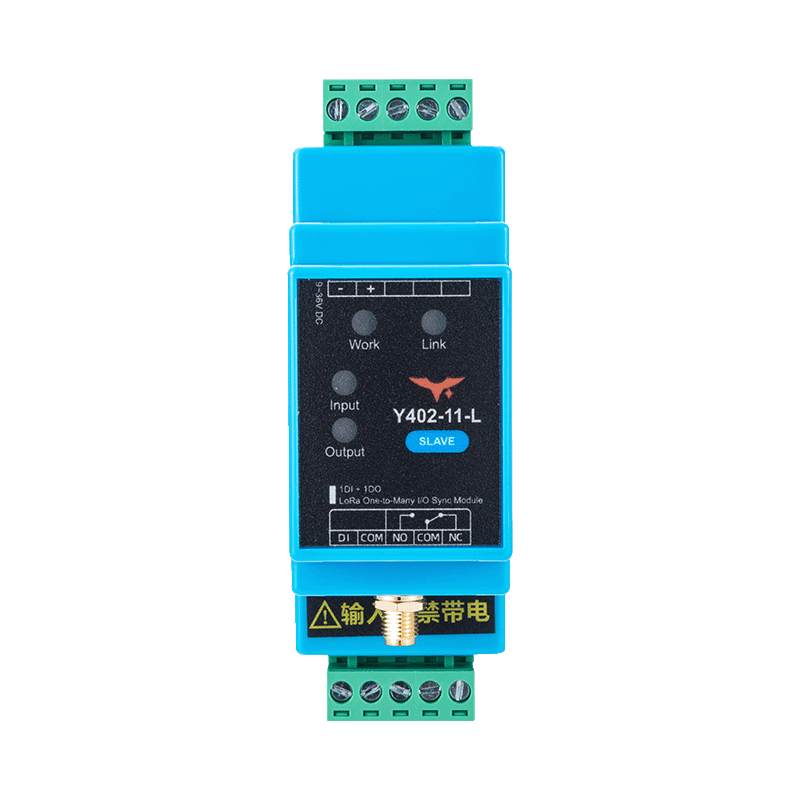

| 从控 | Y402-11-L | 远程终端单元 | 88 × 37 × 59 mm |
系统配置：
- 基本系统：1 主控 + 1 从控（工厂预配对）
- 扩展系统：1 主控 + N 从控（可扩展）
3. 订购信息
3.1 型号命名
Y402-11-L
│ │ └── L: LoRa 无线通信
│ └───── 11: 1DI/1DO 配置（1回路对1回路）
└───────── Y402: 一对多无线I/O系统系列3.2 包装内容
| 数量 | 物品 |
|---|---|
| 1 | Y402-11-L 主控模块 |
| 1 | Y402-11-L 从控模块 |
| 2 | 470MHz 磁性安装天线 |
| 2 | DIN导轨夹具 |
| 1 | 快速参考指南 |
| 1 | 保修卡 |
4. 主要特性
- 一对多架构 – 单个主控控制多个从控
- 远距离传输 – 开阔区域最远 5000 米
- 双向通信 – 主控↔从控双向信号传输
- 可扩展系统 – 支持添加额外从控
- 宽电压输入 – 9~36V DC，带反极性保护
- 继电器输出 – SPDT 继电器，AC 277V 5A / DC 28V 5A
- 通用输入 – 支持 NPN 信号和干接点开关
- 状态指示 – LED 显示电源、连接、输入、输出状态
- 工业级设计 – 硬件看门狗，35mm DIN 导轨安装
- 零运营成本 – 无需 SIM 卡、无订阅费
5. 技术规格
5.1 无线参数
| 参数 | 规格 |
|---|---|
| 频段 | 398~525MHz |
| 传输距离 | 5000米（开阔区域） |
| 天线接口 | SMA（外螺纹内孔） |
| 标准天线 | 470MHz 磁性安装天线 |
5.2 电气参数
| 参数 | 规格 |
|---|---|
| 供电电压 | 9~36V DC |
| 最大功耗 | 1W（主控）/ 0.8W（从控） |
| 输入类型 | NPN 信号 / 干接点开关 |
| 输出类型 | SPDT 继电器 |
| 输出额定 | AC 277V 5A / DC 28V 5A |
| 工作温度 | -20°C ~ +85°C |
| 工作湿度 | 10~90% RH（非冷凝） |
5.3 机械参数
| 参数 | 主控 | 从控 |
|---|---|---|
| 尺寸 | 88 × 72 × 59 mm | 88 × 37 × 59 mm |
| 重量 | 约 50g | 约 50g |
| 安装方式 | 35mm DIN 导轨 | 35mm DIN 导轨 |
| 防护等级 | IP20 | IP20 |
| 外壳材料 | 阻燃塑料 | 阻燃塑料 |
6. 接口与引脚说明
6.1 接口概述（主控/从控通用）
| 接口 | 描述 |
|---|---|
| 天线 | SMA 接口，用于 LoRa 天线 |
| 电源 | DC 9~36V 输入，带反极性保护 |
| 输入 | 无源开关输入（输入端 + 公共端） |
| 输出 | 继电器输出（常开 + 公共 + 常闭） |
6.2 LED 指示灯
| LED | 功能 | 状态说明 |
|---|---|---|
| 电源 | 系统运行指示 | 上电后常亮 |
| 链接 | 连接状态指示 | 连接建立后常亮 |
| 输入 | 输入状态指示 | 输入短接时亮 |
| 输出 | 输出状态指示 | 继电器吸合时亮 |
7. 安装与接线
7.1 输入连接
机械开关（自锁开关、浮球开关、继电器触点）：
- 直接连接输入端与公共端，无需外部电源
NPN 信号：
- 发射极 → 公共端
- 集电极 → 输入端
- 不可连接其他电源
7.2 输出连接
直接负载（≤1kW 阻性负载）：
- 负载直接串联于继电器输出
大功率负载（>1kW）：
- 需配合交流接触器使用
7.3 安装要点
- 天线垂直安装于开阔区域，离地约 2 米
- 远离大型金属设备
- 确保天线连接器紧固
- 使用 35mm DIN 导轨安装于电气柜内
- 主控应放置于中心位置以获得最佳覆盖
- 保持适当通风间隙
7.4 系统扩展
添加从控设备：
- 将新从控设备上电
- 通过配对按钮进行配对
- 系统自动识别并添加新设备
8. 重要说明
- 通信类型 – 半双工通信，不适合高实时性应用
- 频率范围 – 工作频率 398~525MHz，超出范围性能下降
- 天线安装 – 天线需垂直放置于开阔区域，远离金属障碍物
- 主从关系 – 系统中只能有一个主控，可有多个从控
- 制造商：湖南研几科技有限公司
- 地址：中国湖南省长沙市雨花区迎新路复地星光天地1栋21014室
- 邮箱：[email protected]
- 网站：www.yengear.com
