Y501/Y502 智能断路器规格书

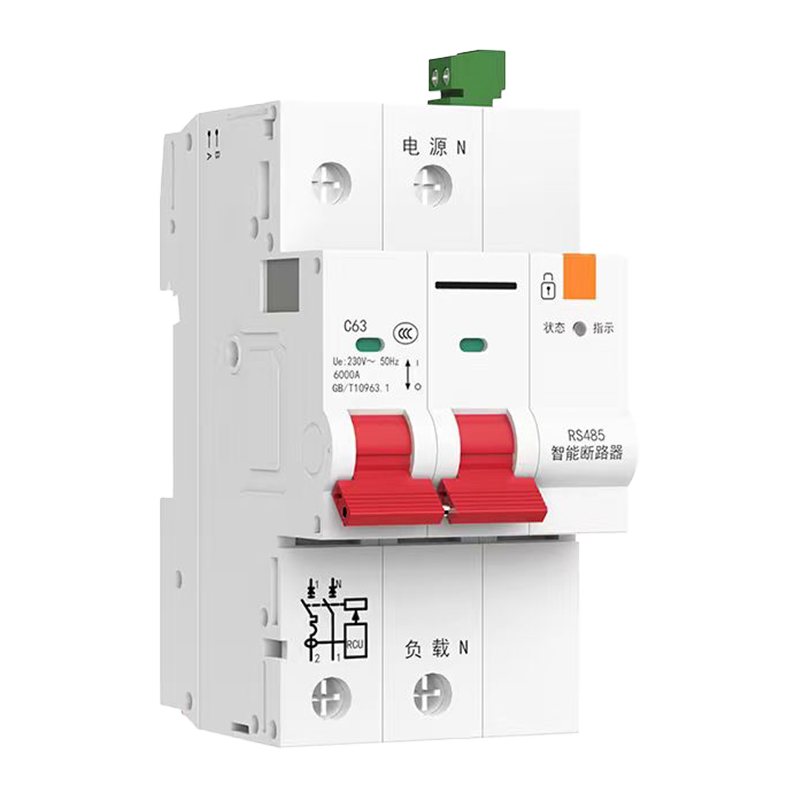

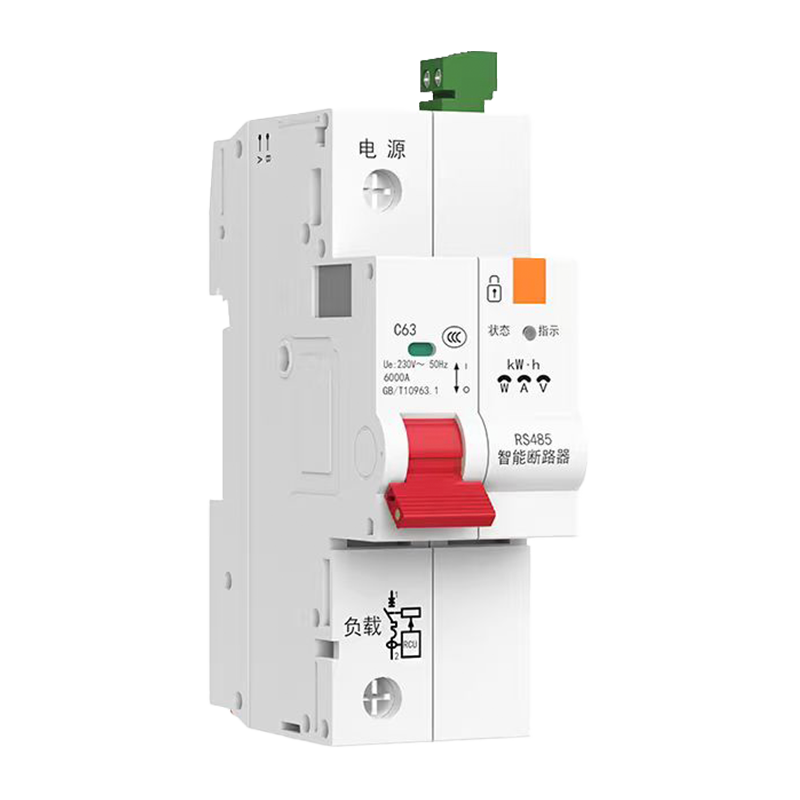

Y501 (1P)	Y502 (2P)

Y50X 技术手册

目录

产品概述
型号说明
主要特点
技术参数
接口说明
安装与环境
功能说明

1. 产品概述

Y501/Y502 系列是支持 RS485 Modbus-RTU 通信的智能断路器，适用于 AC 50/60Hz、额定工作电压 230V（1P/2P）的低压配电系统。

型号	极数	额定电压	典型应用
Y501	1P	AC 230V	单相照明、插座回路
Y502	2P	AC 230V	单相设备、空调回路

产品定位

远程控制：通过 RS485 Modbus 实现远程分合闸
计量功能（计量版）：实时采集电压、电流、功率、电能等数据
漏电保护（漏保版）：内置漏电检测，超阈值自动跳闸
智能配电：适用于智慧楼宇、工业控制、能源管理等场景

2. 型号说明

2.1 型号命名

Y50X-YYY-ZZZ

X：极数（1=1P，2=2P）
YYY：额定电流（010/016/025/032/040/050/063）
ZZZ：功能版本
- 基础版：仅支持远程分合闸
- 计量版：增加电压、电流、功率、电能计量
- 漏保版：增加漏电保护功能

2.2 包装清单

断路器本体、快速指南、保修卡。可选配件：RS485 转 USB 转换器、DIN 导轨安装配件。

3. 主要特点

远程控制 — 支持 Modbus-RTU 协议，可远程分合闸及广播控制
电能计量（计量版）— 实时采集电压、电流、有功/无功/视在功率、功率因数、电能
漏电保护（漏保版）— 内置漏电检测，可读取漏电值
温度监测 — 实时监测断路器温度，防止过热
频率检测 — 实时读取电网频率
锁扣功能 — 锁扣状态下禁止合闸，确保安全
DIN 导轨安装 — 标准 35mm 导轨安装，方便集成

4. 技术参数

4.1 电气参数

参数	Y501 (1P)	Y502 (2P)
额定电压	AC 230V	AC 230V
频率	50/60 Hz	50/60 Hz
额定电流	10/16/25/32/40/50/63 A	10/16/25/32/40/50/63 A
分断能力	6 kA	6 kA
机械寿命	≥10,000 次	≥10,000 次
电气寿命	≥6,000 次	≥6,000 次

4.2 计量参数（计量版）

参数	规格
电压测量范围	0–300 V AC
电压精度	±1%
电流测量范围	0–额定电流
电流精度	±1%
功率测量	有功、无功、视在功率
电能计量	累计有功电能 (kWh)
功率因数	0.00–1.00

4.3 通信参数

参数	规格
接口	RS485（2 线）
协议	Modbus-RTU
默认地址	1
波特率	9600 bps（支持 600–230400）
数据格式	8 数据位，无校验，1 停止位
CRC 校验	16 位 CRC，低位在前

4.4 环境参数

参数	规格
工作温度	-5°C ~ +40°C
存储温度	-25°C ~ +70°C
最高工作温度	+70°C
相对湿度	≤50%（+40°C 时）
海拔高度	≤2000 m
防护等级	IP20

5. 接口说明

5.1 端子说明

端子	说明
L (进线)	火线输入端
N (进线)	零线输入端（2P 型号）
L (出线)	火线输出端
N (出线)	零线输出端（2P 型号）
A	RS485 A+
B	RS485 B-
GND	通信地线

5.2 接线指导

进出线使用与额定电流匹配的导线规格
RS485 使用屏蔽双绞线，总线两端加 120Ω 终端电阻
通信线远离强电线路，避免干扰
确保接地良好

6. 安装与环境

6.1 外形尺寸

型号	宽度	高度	深度
Y501 (1P)	18 mm	80 mm	66 mm
Y502 (2P)	36 mm	80 mm	66 mm

6.2 安装方式

标准 35mm DIN 导轨安装
安装前确认电源已断开
保持上下 ≥20mm、左右 ≥10mm 的散热间距

7. 功能说明

7.1 远程控制

合闸：通过 Modbus 写线圈或保持寄存器实现
分闸：通过 Modbus 写线圈或保持寄存器实现
广播控制：使用地址 0 可同时控制所有设备（无返回）

7.2 锁扣功能

锁扣状态下，合闸指令无效
解锁状态下，可正常合闸
通过 Modbus 可读取锁扣状态

7.3 保护功能

保护类型	说明
过载保护	电流超过额定值时跳闸
短路保护	短路时快速跳闸
漏电保护	漏电流超阈值时跳闸（漏保版）
