Y204-R 四端口以太网 DTU 规格书
参考： 技术手册即将发布。 相关： 串口网关总览
目录
1. 概述

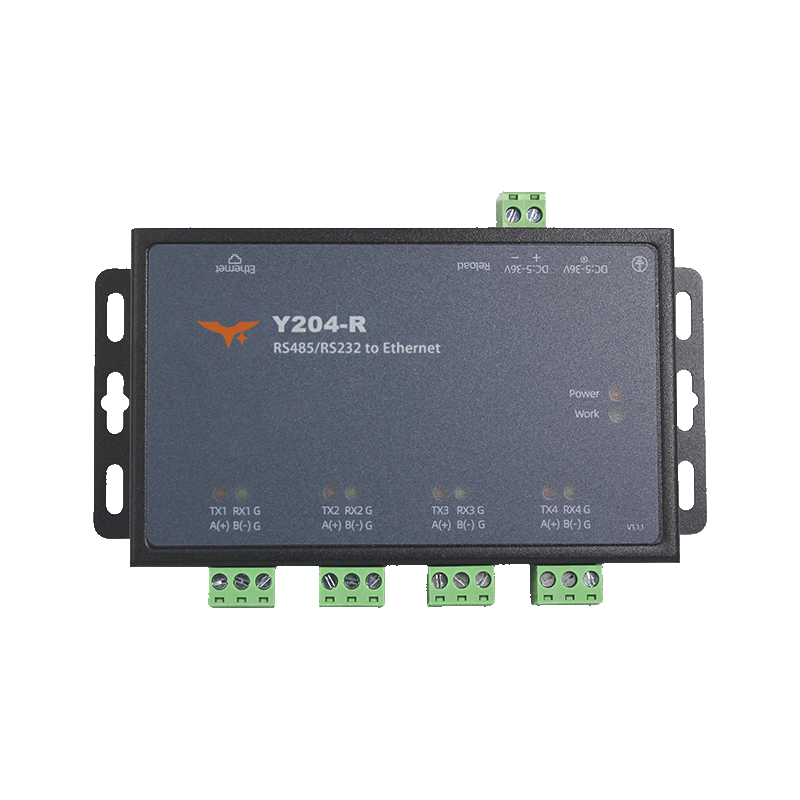

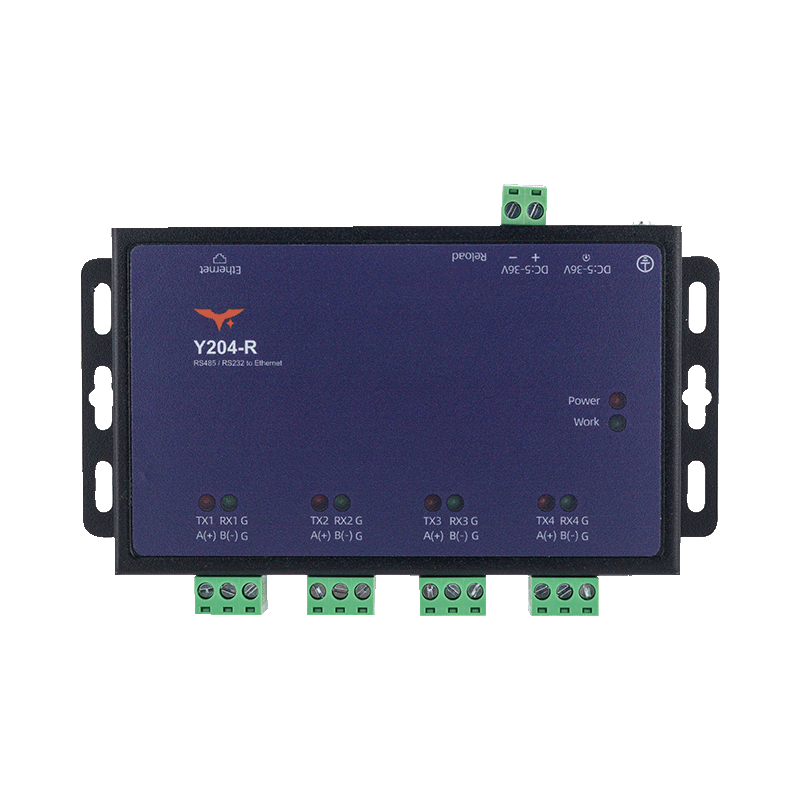

Y204-R 将研几以太网 DTU 扩展为四个独立串行通道。每个 COM 端口可配置为 RS232 或 RS485，并提供 Socket A、B 两个上下文。配合 10/100Base-T RJ45 上行链路，Y204-R 可替代传统串口服务器，并提供 TCP、UDP、HTTP、MQTT 透传、Modbus RTU 到 Modbus TCP 转换和 Web 管理。
| 项目 | 描述 |
|---|---|
| MCU 与固件 | 双核 240 MHz MCU、RTOS、硬件和软件看门狗 |
| 串行端口 | 4 × RS232 / RS485，可按通道选择 |
| 以太网 | 10/100Base-T RJ45，支持静态 IP 或 DHCP |
| 电源输入 | 9~36 VDC 端子，前面板可选 12 V 插孔 |
| 安装方式 | 带可拆卸端子的 DIN 导轨外壳 |
定位亮点
- 四个独立串行总线，每个总线均提供 Socket A、B，可同时连接 SCADA、MES 或云端。
- 与其他研几 DTU 共用注册包、NET/UART 心跳、HTTP OTA、JSON 上传和 MQTT 模板等固件能力。
- EMC 加固电源设计，端子和插孔可用于冗余
24 V或12 V供电。 - 浏览器控制台和 AT 指令便于无需专用软件的现场调试。
2. 订购信息
2.1 型号配置
Y204-R 是带 RJ45 以太网上行链路的四串口 DTU。订购后缀选择四路 RS232（-232）或四路 RS485（-485）。
系列编码和示例请参阅串口网关型号说明。
2.2 典型 SKU 选项
| SKU | 串行配置 | 典型场景 |
|---|---|---|
| Y204-R-232 | 4 × RS232 | 传统 PLC、HMI 和仪表集中联网 |
| Y204-R-485 | 4 × RS485 | 多点计量和保护继电器柜 |
3. 主要特性
- 四路独立串口：通过一条以太网上行集中接入多个现场设备。
- 每端口双 Socket：每个端口提供 Socket A、B，支持并发服务或冗余链路。
- 工业协议支持：支持 TCP、UDP、HTTP、MQTT 及 Modbus RTU 到 Modbus TCP 转换。
- 高可靠供电：宽范围直流输入、看门狗保护和冗余电源连接选项。
- 维护方便：支持 Web UI、远程 AT、JSON 上传和 HTTP OTA。
4. 技术规格
4.1 电气与硬件
| 参数 | 规格 |
|---|---|
| 处理器 | 双核 240 MHz MCU |
| 电源输入 | 9~36 VDC 端子，可选 12 V 插孔 |
| 保护 | EMC 加固、硬件和软件看门狗 |
| 安装 | DIN 导轨工业外壳 |
4.2 串口与网络
| 参数 | 规格 |
|---|---|
| 串行端口 | 4 × RS232 / RS485 |
| 以太网 | 10/100Base-T RJ45 |
| IP 模式 | 静态 IP / DHCP |
| Socket 通道 | 每个串行端口提供 Socket A、B |
4.3 软件功能
| 项目 | 描述 |
|---|---|
| 协议 | TCP / UDP / HTTP / MQTT |
| 网关功能 | Modbus RTU 到 Modbus TCP |
| 增值功能 | 注册包、NET/UART 心跳、JSON 上传、HTTP OTA |
| 维护方式 | Web UI 和远程 AT |
5. 接口与指示灯
| 接口或指示 | 描述 |
|---|---|
| COM1 至 COM4 | 四路现场串行接口 |
| RJ45 | 以太网上行 |
| 电源端子 / 插孔 | 冗余电源输入选项 |
| 状态灯 | 电源、链路和数据活动指示 |
| Reload 按键 | 参数恢复和维护操作 |
6. 机械与安装

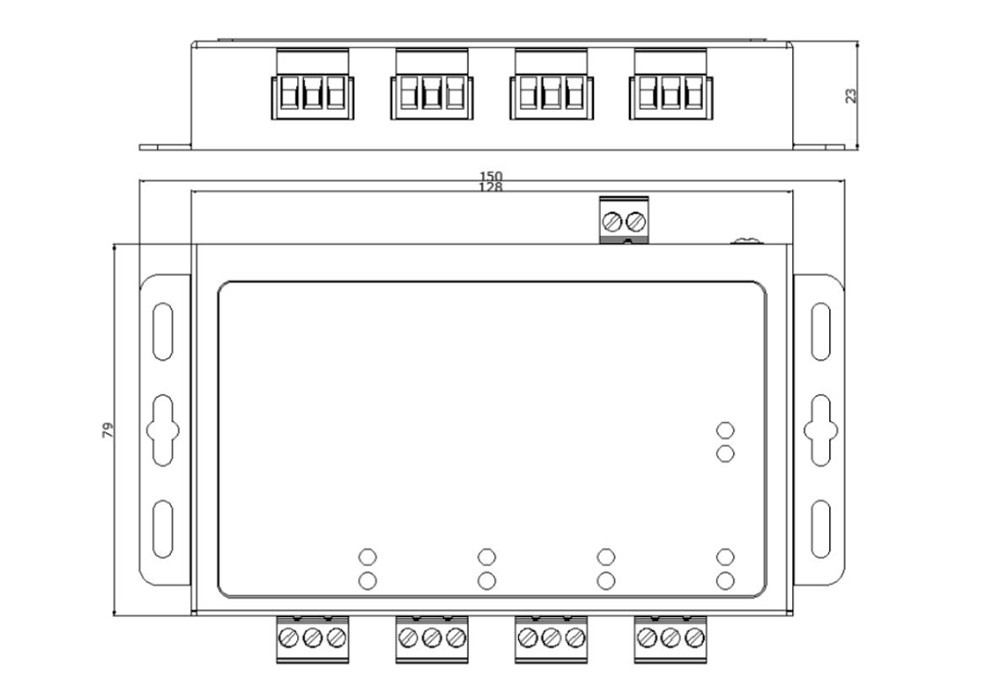

6.1 尺寸图
以上尺寸图用于 Y204-R 的机柜安装和布线间距规划。
- DIN 导轨外壳，适用于工业控制柜
- 可拆卸端子便于现场快速更换
- 适用于需要保留四条独立串行总线的控制柜
7. 应用说明
- 机柜集中联网：通过一条 IP 上行接入四台串口设备。
- SCADA 与 MES 共存：使用每端口的 Socket A、B 分离不同数据流。
- 协议改造：将现场 Modbus RTU 设备转换为上层平台可访问的 Modbus TCP。
