无线 I/O 模块（Y401 / Y402 / Y403 / Y412）

研几科技无线 I/O 系列通过私有 LoRa 链路扩展开关量控制和模拟量测量信号。数字量型号将现场无源输入连接到继电器输出；Y401 模拟量型号将远端模拟输入复现到对应的模拟输出。Y401、Y402 和 Y403 分别覆盖点对点、一对多和 Auto Relay 关系；Y412 增加可配置的 2、4、8 通道主从控制。基础链路无需 SIM 卡、互联网连接或 LoRaWAN 网关。

标准通信距离为开阔区域最远 5 km。部分配置在使用指定天线并满足安装条件时可选 10 km；Y401-99-L 还支持最远 1 km 的快速通信。实际距离取决于型号、天线安装、遮挡、干扰和现场条件。DI 端子仅接受无源干接点或 NPN 开集电极输出；模拟量端子必须使用所选型号规定的信号类型。

请使用 Y401 / Y402 / Y403 选型说明书 了解型号编码规则、拓扑对比和型号选择。本页提供系列概览、型号目录和文档入口。

型号目录

数字量 I/O 型号

产品图	型号	DI	DO	控制关系	文档
	Y401-11-L	1	1	点对点（A ↔ B）	使用说明书 · 规格书
	Y401-22-L	2	2	点对点（A ↔ B）	使用说明书 · 规格书
	Y401-44-L	4	4	点对点（A ↔ B）	使用说明书 · 规格书
	Y401-99-L	9	9	点对点（A ↔ B）	规格书
	Y402-11-L	1	1	一对多（主控 ↔ 从控）	使用说明书 · 规格书
	Y402-44-L	4	4	一对多（主控 ↔ 从控）	使用说明书 · 规格书
	Y402-41-L	主控 4 / 从控 1	主控 4 / 从控 1	一对多，4 对 1 映射	使用说明书 · 规格书
	Y403-11-L	每个节点 1	每个节点 1	Auto Relay	使用说明书 · 规格书
	Y412-22/44/88-L	2 / 4 / 8	2 / 4 / 8	可配置主从；单向或双向	使用说明书 · 规格书

模拟量 I/O 型号

两个模拟量型号均采用点对点链路，且不包含 DI 或 DO 通道。下表通道数为每台设备的通道数。

产品图	型号	AI	AO	信号类型	供电	文档
	Y401-0011-L	2	2	4-20 mA	9-36 V DC	规格及接线图

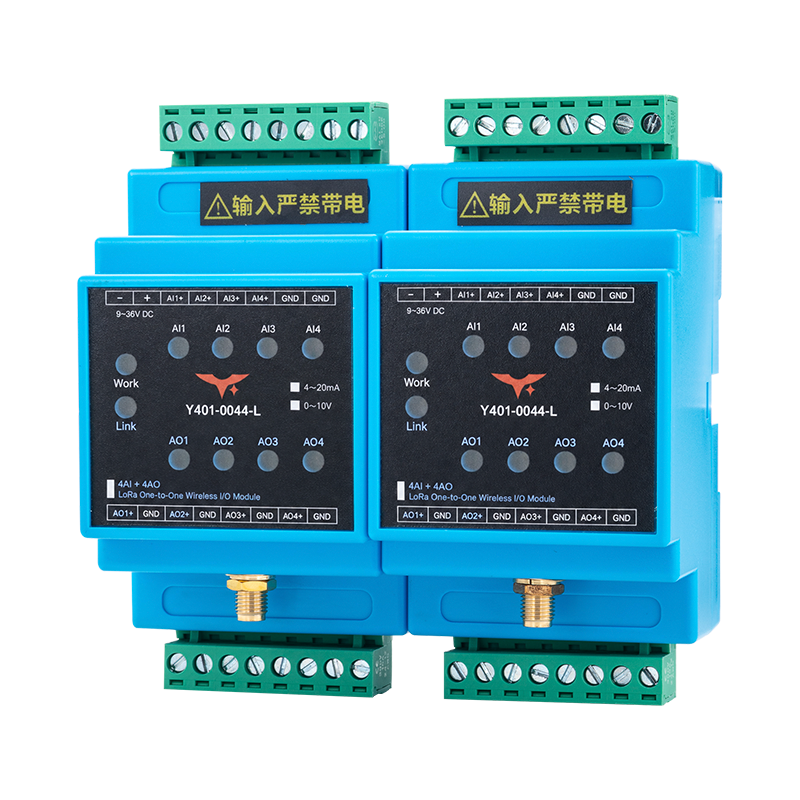

	Y401-0044-L	4	4	4-20 mA 或 0-10 V	9-36 V DC（4-20 mA）；12-36 V DC（0-10 V）	规格及接线图

两个模拟量型号的两侧均无数字量：Y401-0011-L 每台设备有 2AI + 2AO，Y401-0044-L 每台设备有 4AI + 4AO。下单时请选择所需的模拟量信号选项，并按照随产品提供的型号配置接线。

每份模拟量规格书均包含二线制、三线制和四线制电流接线示例；Y401-0044-L 规格书还介绍 0-10 V 接线。二线制电流环示例仅适用于 4-20 mA。

Y412 — 可配置无线 I/O

Y412 是无线 I/O 系列中的可配置多通道成员。可选择 2DI + 2DO、4DI + 4DO 或 8DI + 8DO 硬件，再根据现场设置主从角色和控制模式。双向跟随和单向反馈模式适用于远程启停、阀门和水泵控制、照明分组及其他辅助继电器应用。

选型项	Y412 选项
通道数	每台设备 2、4 或 8 路 DI + DO
控制模式	主从；单向反馈或双向跟随
输出动作	点动或自锁
供电版本	8-28 VDC 或 85-265 VAC
继电器输出	常开触点，250 VAC 或 30 VDC 下最大 5 A
距离规划	标准开阔区域最远 5 km；部分配置可选 10 km*

有关接线、DIP 设置和调试，请参阅 Y412 规格书 和 Y412 使用说明书。

相关现场产品

如需围绕无线链路构建完整的箱体、电源和现场接口，请参阅 Y901 集成式多点无线报警系统 和 Y953 无线控制柜。这些是完整产品，不是无线 I/O 模块的新增 SKU。

文档地图

请使用 Y401 / Y402 / Y403 选型说明书 了解型号编码规则、拓扑对比和型号选择；使用 Y401 / Y402 / Y403 使用说明书 了解通用数字量接线、配对、天线安装和调试；具体 I/O、供电、通信距离、继电器、模拟量信号和环境限制以各型号规格书为准。

Y412 的接线和调试请参阅 Y412 使用说明书。

有关模拟量型号的接线和当前产品信息，请使用专门的 Y401-0011-L 规格书 和 Y401-0044-L 规格书。

---
