Y212-G 4G 串口网关规格书

参考: Y212-G / Y212-GWR 技术手册国家覆盖: 国家覆盖快速判断
目录
1. 概述

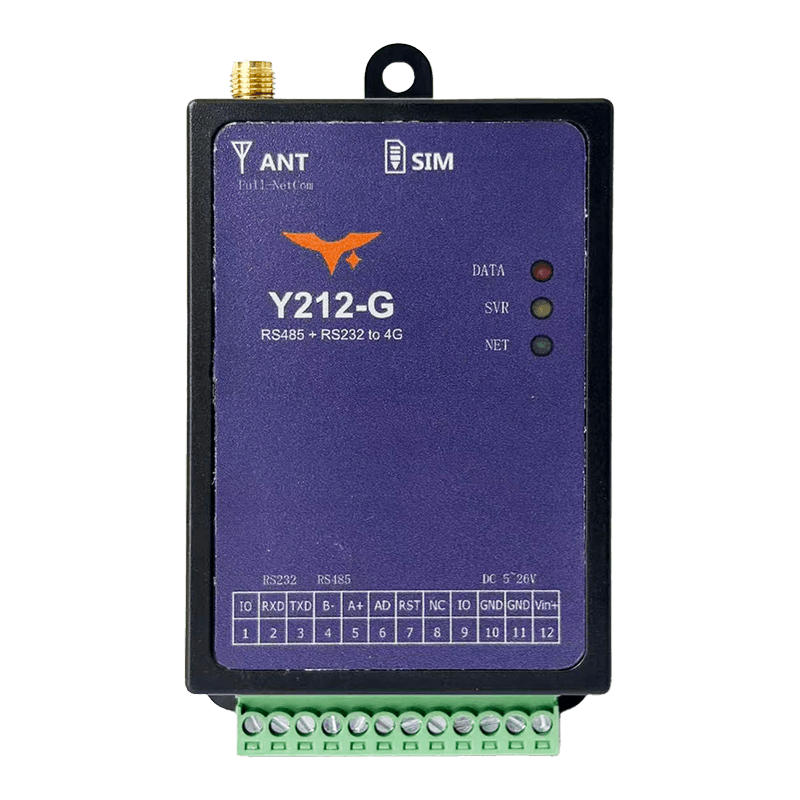

Y212-G 是一款工业级串口转 4G 网关,面向需要快速联网的 RS232 和 RS485 设备。设备内置高通 Cat.4 LTE 模组,支持 2G/3G 回退、SIM 卡槽和 SMA 天线接口,可在不改动传统现场布线的情况下实现即插即用的数据采集、透传、远程配置、OTA 升级和告警上报。
该型号适用于 PLC、仪表、传感器、泵站、配电柜以及其他需要稳定蜂窝上行和低维护部署的远程串口设备。
| 项目 | 描述 |
|---|---|
| 产品类型 | 工业级 4G 串口网关 |
| 蜂窝上行 | 高通 Cat.4 多模 4G,支持 2G/3G 回退 |
| 串口接口 | RS232 + RS485 |
| 本地 I/O | 2 路 GPIO,另有 1 路 0~8 V 模拟量输入 |
| 电源输入 | 6~28 VDC,典型 12 V / 2 A |
| 典型用途 | 串口设备上云、远程维护和现场数据采集 |
定位亮点
- 多频段 4G 覆盖,适用于国内全网通和许多海外部署
- RS232 与 RS485 集成在一台设备中,便于现场接入
- 内置 GPIO 和模拟量输入,可完成简单的本地信号采集
- OTA、日志和远程诊断可减少现场维护
- 紧凑设计同时支持面板安装和 DIN 导轨安装
典型应用场景
- 智慧农业:采集温湿度、灌溉传感器数据并上传云端
- 工业自动化:通过 RS485 将传统 PLC 和仪表接入云平台进行远程诊断
- 能源监测:回传配电室和光伏逆变器的状态及告警
- 环境监测:汇聚远程站点的气象和水质传感器数据
2. 订购信息
2.1 型号命名
text
Y212 - G
| \- G:4G / 5G 蜂窝通信家族,包含 LTE Cat.4 与 Cat.1 变体
\------- Y212:Y2 系列串口数据采集终端2.2 SKU 与配置
| SKU | 描述 | 网络频段 | 供电范围 |
|---|---|---|---|
| Y212-G | 高通 Cat.4 串口网关,RS232 + RS485,2 路 IO,1 路 AD,支持远程维护 | 7 模 15 频:GSM EGSM900/DCS1800;WCDMA B1/B8;CDMA2000 BC0;TD-SCDMA B34/B39;LTE-FDD B1/B3/B5/B8;LTE-TDD B34/B38/B39/B40/B41 | 6~28 VDC |
2.3 包装内容
- Y212-G 主机 ×1
- 4G 全向天线(SMA)×1
- SIM 卡弹出针 ×1
- DIN 导轨卡扣(可选)×1
- 快速入门卡和质保卡
2.4 可选配件
- USB 转 RS485 调试线
12/24 VDC工业电源适配器- 防雷保护套件和屏蔽双绞线
2.5 国家支持快速判断(当前 Cat.4 版本)
当前型号支持以下蜂窝频段:
- GSM:EGSM900 / DCS1800
- WCDMA:B1 / B8
- CDMA2000/EVDO:BC0
- TD-SCDMA:B34 / B39
- LTE-FDD:B1 / B3 / B5 / B8
- LTE-TDD:B34 / B38 / B39 / B40 / B41
可使用下表快速判断该硬件是否适合部署国家或地区:
| 国家或地区 | 结论 | 典型频段匹配摘要 |
|---|---|---|
| 中国大陆 | 支持 | 与 LTE FDD B1/B3/B5/B8 及 LTE TDD B34/B38/B39/B40/B41 高度重合 |
| 印度 | 支持 | 常见 LTE 频段 B1/B3/B5/B8/B40/B41 匹配度高 |
| 泰国、越南、印度尼西亚、马来西亚、菲律宾、新加坡 | 大多数地区支持 | 主流 LTE 部署通常包含 B1/B3/B5/B8,仍需按站点确认运营商 |
| 日本、韩国 | 部分支持 | 存在部分重叠(主要是 B1/B3/B5),但部分运营商主力频段不在本型号覆盖内 |
| 欧盟与英国(德国、法国、英国、意大利、西班牙、荷兰、波兰) | 部分支持 | 与 B1/B3/B8 重叠,但许多网络常用的低频段 B20/B28 未覆盖 |
| 澳大利亚、新西兰 | 部分支持 | 存在频段重叠,但缺少 B28 可能降低乡村或室内覆盖 |
| 美国、加拿大 | 不推荐 | 当地主流运营商使用的关键 LTE 频段覆盖不足 |
重要说明: 本表用于频段重叠快速评估,不构成运营商可用性保证。实际可用性取决于当地运营商网络规划、物联网 SIM 卡配置、APN 和认证要求。 回退说明: 2G/3G 回退仅在当地仍提供 2G/3G 服务时有效。
3. 主要特性
- 多模 4G Cat.4:高通 Cat.4 蜂窝上行,支持 2G/3G 回退,适用于国内全网通和许多海外部署。
- RS232 与 RS485 一体化:无需增加外部转换器即可接入常见串口设备。
- 云端协议支持:支持 TCP、UDP、HTTP、HTTPS、MQTT、MQTTS 和 WebSocket。
- 远程 OTA 与诊断:无需到场即可完成配置、升级和故障排查。
- 内置 I/O 与模拟量输入:
2 路GPIO 和1 路 0~8 V输入支持本地状态采集。 - 工业级输入保护:
6~28 VDC输入,具备浪涌和反极性保护。 - 灵活在线模式:永远在线、唤醒在线、按需在线和周期在线,适配不同响应与功耗需求。
- 紧凑工业安装:支持面板或
35 mmDIN 导轨安装,加快机柜部署。
4. 技术规格
4.1 无线与网络
| 参数 | 规格 |
|---|---|
| 蜂窝模组 | 高通 Cat.4 模组,支持 2G/3G 回退和多重硬件看门狗 |
| 无线制式 | 7 模 15 频:GSM EGSM900/DCS1800;WCDMA B1/B8;CDMA2000 BC0;TD-SCDMA B34/B39;LTE-FDD B1/B3/B5/B8;LTE-TDD B34/B38/B39/B40/B41 |
| 协议栈 | TCP、UDP、HTTP、HTTPS、MQTT、MQTTS、WebSocket |
| SIM 卡 | 抽屉式 1.8 V / 3 V SIM 或 USIM,全尺寸卡 |
| 天线接口 | 50 ohm SMA 母座,支持 4G 与 GNSS 共存天线 |
| GNSS 定位 | 可选北斗加 GPS 模组,可通过串口和服务器输出 |
4.2 通信接口
| 参数 | 规格 |
|---|---|
| 主串口 | RS232 + RS485,共用端子,1200~921600 bps,默认 9600-8-N-1 |
| 副串口 | TTL 3.3 V / 5 V,当前高通版 Y212-G 可用 |
| GPIO | 2 路,可配置为输入或输出,3.3 V 或 1.8 V 逻辑 |
| 模拟量输入 | 1 路 0~8 V,默认输入阻抗 >100 kohm |
| USB | 通过调试线连接,可用于 PC 配置,为可选配件 |
4.3 电气与功耗
| 参数 | 规格 |
|---|---|
| 供电电压 | 6~28 VDC |
| 推荐电源 | 额定电流 >=2 A 的电源适配器 |
| 典型功耗 | 在线待机 20~40 mA @ 12 V;数据传输 60~100 mA @ 12 V;GNSS 增加约 30~40 mA |
| 保护 | 反极性、过压、浪涌保护,硬件和软件看门狗 |
4.4 输入输出能力
| 参数 | 规格 |
|---|---|
| IO1 / IO2 | 通过 GPI / GPO 指令配置,可选择输入或输出模式 |
| AD 范围 | 0~8 V;为获得更佳线性度,建议使用 0~6 V |
| 采样模式 | 周期采样或指令触发采样,并将数据转发至服务器 |
4.5 环境参数
| 参数 | 规格 |
|---|---|
| 工作温度 | -40~85 °C |
| 存储温度 | -45~90 °C |
| 相对湿度 | 5~95% RH,非冷凝 |
| 海拔 | <=2000 m |
| 可靠性 | MTBF >200,000 h,典型值 |
5. 接口与引脚说明
5.1 端子定义
| 引脚 | 信号 | 描述 |
|---|---|---|
| 1 | IO1 | 可配置数字输入或输出,高电平 3.3 V 或 1.8 V |
| 2 | 232-RX | 连接外部设备 TX,RS232 输入 |
| 3 | 232-TX | 连接外部设备 RX,RS232 输出 |
| 4 | 485B- | RS485 差分 B- |
| 5 | 485A+ | RS485 差分 A+ |
| 6 | AD | 0~8 V 模拟量输入 |
| 7 | R2-TTL | 高通版本副串口 RX2 |
| 8 | T2-TTL | 高通版本副串口 TX2 |
| 9 | IO2 | 可配置数字输入或输出 |
| 10 | GND | 系统地 |
| 11 | GND | 系统地,与 10 脚并联 |
| 12 | Vin+ | DC 正极输入,6~28 V |
5.2 接口概览
| 接口 | 描述 |
|---|---|
| 电源端子 | 3.5 mm 可插拔 12 针端子,建议使用 14~24 AWG 导线,并建议外接 2 A 快速保险丝 |
| SIM 卡槽 | 抽屉式全尺寸 SIM 卡槽,按压弹出并支持锁定 |
| 天线接口 | SMA 母座,使用接地良好的 4G 全向或定向天线 |
| 指示灯 | Net、Server 和 Data/GPS 指示网络与数据状态 |
| Reset 按键 | 按 3~5 秒软复位;按 >10 秒恢复出厂参数 |
5.3 LED 状态
| LED | 状态 | 描述 |
|---|---|---|
| Net | 熄灭 | 网络未注册 |
| Net | 64 ms 亮 / 3 s 灭 | 注册失败,正在重试 |
| Net | 64 ms 亮 / 1 s 灭 | 已注册网络,等待服务器 |
| Net | 64 ms 亮 / 300 ms 灭 | 网络链路已建立 |
| Server | 熄灭 | 未连接中心服务器 |
| Server | 常亮 | 已连接中心服务器 |
| Data/GPS | 熄灭 | 无数据活动或 GNSS 已禁用 |
| Data/GPS | 闪烁 | 数据正在收发或 GNSS 正在搜索卫星 |
| Data/GPS | 常亮 | 定位版本已获得 GNSS 定位 |
6. 机械与环境
| 项目 | 规格 |
|---|---|
| 外壳材质 | 金属外壳或 ABS DIN 导轨外壳,UL94 V-0 阻燃 |
| 标准尺寸 | 80 x 63.8 x 21.3 mm,DIN 导轨版本 |
| 安装方式 | 35 mm DIN 导轨、面板螺丝或双面胶 |
| 重量 | 约 180 g,含外壳和端子 |
| 防护等级 | IP20,室内安装 |
| 散热间距 | 上下 >=15 mm,左右 >=10 mm,前方 >=40 mm |
7. 安装与接线
- 安装天线:确认所配 4G 或 GNSS 天线型号,顺时针旋紧至 SMA 接口,保持垂直并避免金属遮挡。
- 插入 SIM 卡:使用随机工具按下黄色弹出按钮,将已激活的物联网 SIM 卡放入托盘并推回。
- 连接电源:GND 接 11 脚,DC 正极接 12 脚。上电前确认极性和电压范围,建议外接
2 A保险丝。 - 连接串口:RS232 使用 2、3 脚,RS485 使用 4、5 脚。使用屏蔽双绞线并正确接地;如需副串口 TTL,连接 7、8 脚。
- 连接 IO 和模拟量:按需要将干接点或湿接点接入 IO1、IO2,模拟量信号保持在
0~8 V范围内。 - 固定设备:卡入
35 mmDIN 导轨或用螺丝固定,避免在易振动环境中松动。 - 上电调试:观察 Net、Server、Data/GPS 指示灯,再通过串口或远程平台完成参数配置和连通性测试。
8. 重要说明
- 供电要求:使用稳定的直流电源并预留足够电流余量,避免共用大功率负载造成压降。
- 天线分离:4G 与 GNSS 天线不可互换,安装时至少间隔
30 cm并确保良好接地。 - 数据安全:HTTPS 和 MQTTS 为可选功能,必须在平台侧启用并正确配置证书。
- 固件升级:仅在网络稳定时执行 OTA,升级过程中严禁断电。
- 防雷保护:户外或高浪涌环境应使用浪涌保护和正确接地,保护通信接口。
