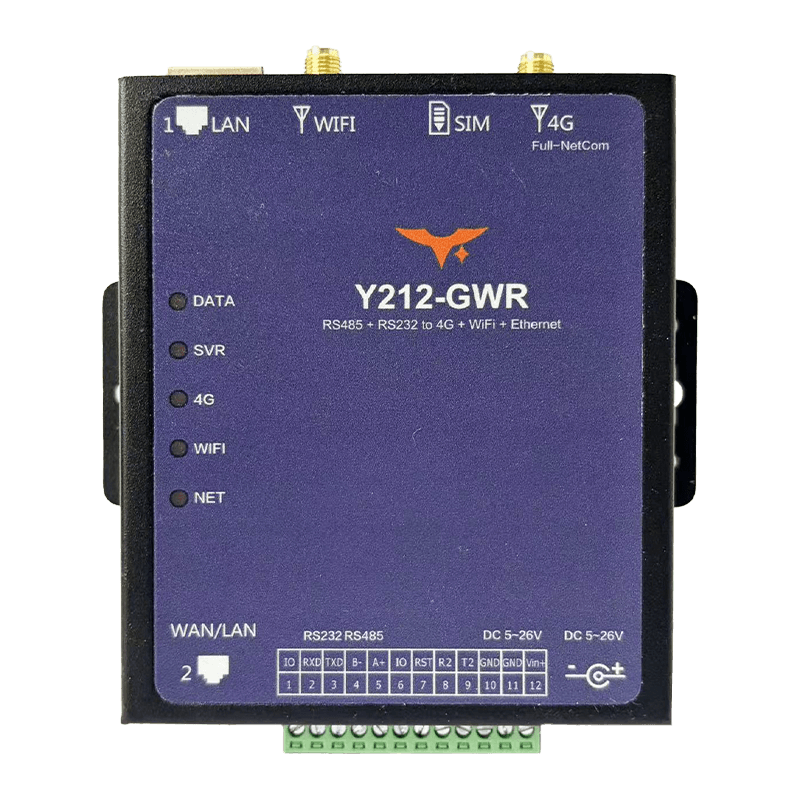

Appearance
Y212-GWR 三模串口网关路由器规格书
参考： Y212-G / Y212-GWR 技术手册国家覆盖： 国家覆盖快速判断
目录
1. 概述
Y212-GWR 是一款将 4G、Wi-Fi 和 RJ45 以太网集成在一起的工业级串口网关和路由器。它可将 RS232、RS485 设备接入云端，同时提供 WAN、Wi-Fi STA/AP 和以太网路由能力，适用于需要高可用上行链路的现场网络。借助自动上行切换、远程配置、OTA 升级和告警上报，可在减少维护工作的同时保持无人值守站点在线。
该型号适用于 PLC、仪表、水泵、环境监测站、能源柜和市政设备等需要串口访问及备用网络路径的场景。
| 项目 | 描述 |
|---|---|
| 产品类型 | 工业级 4G、Wi-Fi 和以太网串口网关路由器 |
| 上行选项 | 4G LTE、Wi-Fi 2.4 GHz 和双 RJ45 以太网 |
| 设备接口 | RS232、RS485、双 RJ45、可选 TTL 副串口 |
| 链路策略 | 自动按 WAN > Wi-Fi > 4G 优先级切换 |
| 电源输入 | 6~26 VDC |
| 典型用途 | 上行冗余、边缘路由和远程维护 |
定位亮点
- 三链路备份，在一条路径故障时保持现场数据在线
- 一台设备同时完成串口转换、路由和本地 Wi-Fi 接入
- AP 和 STA 模式简化调试与维护
- 云端 OTA、日志和告警可减少现场服务
- DIN 导轨外壳适用于工业机柜和远程站点
典型应用场景
- 农业物联网：温室、养殖场和水泵的远程控制与数据汇聚
- 能源与市政系统：配电开关、路灯和供水管线的远程监测
- 工业自动化：通过串口或以太网接口将 PLC 和仪表接入云平台
- 环境保护：为空气、水质和噪声监测站提供多链路保障
2. 订购信息
2.1 型号命名
text
Y212 - G W R
| | | \- R：RJ45 以太网口，WAN / LAN
| | \--- W：Wi-Fi 802.11 b/g/n，AP / STA
| \----- G：4G LTE 蜂窝通信，当前 Y212-GWR 使用高通 Cat.4
\------------- Y212：Y2 系列多制式串口数据终端2.2 SKU 与网络能力
| SKU | 芯片/制式 | 4G 频段 | Wi-Fi | RJ45 | 供电 |
|---|---|---|---|---|---|
| Y212-GWR | 高通 Cat.4 路由网关，RS232 + RS485 + 双 RJ45 + Wi-Fi | 7 模 15 频：GSM EGSM900/DCS1800；WCDMA B1/B8；CDMA2000 BC0；TD-SCDMA B34/B39；LTE-FDD B1/B3/B5/B8；LTE-TDD B34/B38/B39/B40/B41 | 802.11 b/g/n，AP 或 STA | 网口 1 固定 LAN；网口 2 默认 WAN，可切换为 LAN | 6~26 VDC，典型 12 V / 2 A |
2.3 包装内容
- Y212-GWR 主机 ×1
- 4G 全向天线（SMA）×1
- Wi-Fi 天线（SMA）×1
- DC 电源端子和
5.5 x 2.1 mm转接座 ×1 - SIM 卡弹出针、快速入门卡、质保卡
2.4 可选配件
- DIN 导轨安装套件
- USB 转 RS485 / RS232 调试线
12/24 VDC工业电源、浪涌保护器、屏蔽网线
2.5 国家支持快速判断（当前 Cat.4 版本）
当前型号支持以下蜂窝频段：
- GSM：EGSM900 / DCS1800
- WCDMA：B1 / B8
- CDMA2000/EVDO：BC0
- TD-SCDMA：B34 / B39
- LTE-FDD：B1 / B3 / B5 / B8
- LTE-TDD：B34 / B38 / B39 / B40 / B41
可使用下表快速判断该硬件是否适合部署国家或地区：
| 国家或地区 | 结论 | 典型频段匹配摘要 |
|---|---|---|
| 中国大陆 | 支持 | 与 LTE FDD B1/B3/B5/B8 及 LTE TDD B34/B38/B39/B40/B41 高度重合 |
| 印度 | 支持 | 常见 LTE 频段 B1/B3/B5/B8/B40/B41 匹配度高 |
| 泰国、越南、印度尼西亚、马来西亚、菲律宾、新加坡 | 大多数地区支持 | 主流 LTE 部署通常包含 B1/B3/B5/B8，仍需按站点确认运营商 |
| 日本、韩国 | 部分支持 | 存在部分重叠（主要是 B1/B3/B5），但部分运营商主力频段不在本型号覆盖内 |
| 欧盟与英国（德国、法国、英国、意大利、西班牙、荷兰、波兰） | 部分支持 | 与 B1/B3/B8 重叠，但许多网络常用的低频段 B20/B28 未覆盖 |
| 澳大利亚、新西兰 | 部分支持 | 存在频段重叠，但缺少 B28 可能降低乡村或室内覆盖 |
| 美国、加拿大 | 不推荐 | 当地主流运营商使用的关键 LTE 频段覆盖不足 |
重要说明： 本表用于频段重叠快速评估，不构成运营商可用性保证。实际可用性取决于当地运营商网络规划、物联网 SIM 卡配置、APN 和认证要求。 回退说明： 2G/3G 回退仅在当地仍提供 2G/3G 服务时有效。
3. 主要特性
- 4G + Wi-Fi + 以太网备份：三种上行方式自动切换，保持通信在线。
- 串口与 IP 一体化：RS232、RS485 和双 RJ45 支持传统设备与 IP 设备混合部署。
- Wi-Fi AP 与 STA：可接入现有 WLAN，也可创建热点用于本地配置和维护。
- 云端协议支持：支持 TCP、UDP、HTTP、HTTPS、MQTT、MQTTS 和 WebSocket。
- 远程 OTA 与诊断：通过云端完成参数、日志、告警和升级管理。
- 工业级供电与保护：
6~26 VDC输入，具备浪涌、反极性和看门狗保护。 - 灵活的本地扩展：
2 路可配置 IO、1 路功能脚及可选 TTL 副串口支持本地集成。 - 便于 DIN 导轨安装：紧凑外壳加快网关、机柜和站点部署。
4. 技术规格
4.1 网络与无线
| 参数 | 规格 |
|---|---|
| 4G 制式 | 高通 Cat.4，支持 2G/3G 回退 |
| 4G 频段 | 7 模 15 频：GSM EGSM900/DCS1800；WCDMA B1/B8；CDMA2000 BC0；TD-SCDMA B34/B39；LTE-FDD B1/B3/B5/B8；LTE-TDD B34/B38/B39/B40/B41 |
| Wi-Fi | IEEE 802.11 b/g/n，2.4 GHz，AP 与 STA 模式可切换 |
| 以太网 | 2 个 RJ45，10/100 Mbps；网口 1 固定 LAN，网口 2 默认 WAN，可通过指令切换为 LAN |
| 入网方式 | WAN → Wi-Fi → 4G 智能切换，可通过 AT*CNWK 查询 |
4.2 通信接口
| 参数 | 规格 |
|---|---|
| 主串口 | RS232 + RS485，1200~500000 bps，默认 9600-8-N-1 |
| 副串口 | TTL 3.3 V / 5 V，部分版本提供 RX2 和 TX2 |
| 数字 IO | IO1 / IO2 可配置为输入或输出，另有 1 路功能脚 IO3，高电平 3.3 V |
| 指令访问 | 可通过串口、LAN、Wi-Fi 或远程 4G 路径发送 AT 指令 |
4.3 电气与功耗
| 参数 | 规格 |
|---|---|
| 电源输入 | 6~26 VDC，推荐 12 V / 2 A；峰值电流 1~2 A |
| 电源接口 | 可插拔端子和 5.5 x 2.1 mm DC 插孔 |
| 典型功耗 | 待机 100~200 mA @ 12 V；4G 传输 200~300 mA；Wi-Fi 与 4G 并发时略高 |
| 保护 | 反极性、过压、浪涌保护及多级硬件看门狗 |
4.4 环境与可靠性
| 参数 | 规格 |
|---|---|
| 工作温度 | -40~85 °C |
| 湿度 | 5~95% RH，非冷凝 |
| 存储温度 | -45~90 °C |
| MTBF | >200,000 h，典型值 |
4.5 Wi-Fi/RJ45 工作模式
| 模块 | 模式 | 描述 |
|---|---|---|
| Wi-Fi | STA | 加入现有热点访问 WAN；Wi-Fi 灯常亮 |
| Wi-Fi | AP | 提供本地热点；Wi-Fi 灯按 1 s 亮 / 2 s 灭闪烁 |
| RJ45 | LAN | 连接下游终端或 PC；默认网段 192.168.77.1 |
| RJ45 | WAN | 连接上游路由器或核心网络；支持静态 IP 或 DHCP |
5. 接口与引脚说明
5.1 12 针端子定义
| 引脚 | 信号 | 描述 |
|---|---|---|
| 1 | IO1 | 可配置数字输入或输出，高电平 3.3 V |
| 2 | 232-RX | RS232 接收，连接外部 TX |
| 3 | 232-TX | RS232 发送，连接外部 RX |
| 4 | 485B- | RS485 差分 B- |
| 5 | 485A+ | RS485 差分 A+ |
| 6 | IO2 | 可配置数字输入或输出 |
| 7 | IO3 | 扩展 IO 或功能脚 |
| 8 | RX-TTL | 可选副串口 RX2 |
| 9 | TX-TTL | 可选副串口 TX2 |
| 10 | GND | 地 |
| 11 | GND | 地，与 10 脚并联 |
| 12 | Vin+ | DC 正极输入，6~26 V |
5.2 接口概览
| 接口 | 描述 |
|---|---|
| SMA 天线座 | 4G 和 Wi-Fi 分离接口，阻抗 50 ohm |
| SIM 卡槽 | 抽屉式全尺寸 SIM 卡槽，黄色按键弹出，支持 SIM 和 USIM |
| Reset 按键 | 按 3~5 秒软复位，按 >10 秒恢复出厂参数 |
| 指示灯 | DATA、Server、4G、Wi-Fi 和 Network 指示灯 |
| RJ45-1 | 固定为 LAN |
| RJ45-2 | 默认 WAN，可配置为 LAN |
5.3 LED 状态
| LED | 状态 | 含义 |
|---|---|---|
| DATA | 常亮 | 网络数据正在收发 |
| Server | 常亮 | 已连接中心服务器 |
| 4G | 常亮 | 当前通过 4G 联网；1 s 亮 / 1 s 灭表示正在搜索 |
| Wi-Fi | 常亮 | STA 模式已连接；1 s 亮 / 1 s 灭表示正在搜索；1 s 亮 / 2 s 灭表示 AP 模式 |
| Network | 1 s 亮 / 1 s 灭 | 正在搜索有线网络 |
| Network | 64 ms 亮 / 3 s 灭 | 尚未注册网络 |
| Network | 64 ms 亮 / 1 s 灭 | 已注册网络但尚未连接服务器 |
| Network | 64 ms 亮 / 300 ms 灭 | 数据链路已建立 |
6. 机械与环境
| 项目 | 规格 |
|---|---|
| 外壳材质 | 金属或 ABS DIN 导轨外壳，UL94 V-0 阻燃 |
| 尺寸 | 105.4 x 98 x 25 mm |
| 安装方式 | 35 mm DIN 导轨、面板螺丝或桌面放置 |
| 重量 | 约 220 g，含天线和端子 |
| 防护等级 | IP20，室内使用 |
| 散热间距 | 建议上下 >=15 mm、左右 >=10 mm |
7. 安装与接线
- 连接天线：按标识将 4G 和 Wi-Fi 天线连接到对应接口，保持垂直并确保良好接地。
- 插入 SIM 卡：按下侧面的弹出按钮，将已激活的物联网 SIM 卡放入卡托并可靠推回。
- 连接电源：使用
14~24 AWG导线连接 GND 和 Vin+，或使用5.5 x 2.1 mmDC 插头。上电前确认极性和电压。 - 配置以太网口：网口 1 作为 LAN 使用。网口 2 默认作为 WAN，也可切换为 LAN 以支持纯局域网部署。
- 连接串口：使用 RS232 或 RS485 接入现场设备，采用屏蔽双绞线并正确接地。TTL 副串口可用于 MCU 调试。
- 配置 Wi-Fi：通过配置工具或
AT*WSET设置 SSID 和密码，也可启用 AP 模式提供本地热点。 - 上电调试：观察五组指示灯确认入网路径，再完成参数配置和云端连通性测试。
8. 重要说明
- 链路优先级：默认优先级为
WAN > Wi-Fi > 4G，可通过指令自定义。仅局域网部署时，请关闭不必要的上行路径以避免环路。 - 供电与接地：使用独立直流电源并增加
2 A快速保险丝和浪涌保护，正确连接信号地与保护地。 - 天线隔离：尽可能分开安装 4G 和 Wi-Fi 天线以减少相互干扰；室外安装应增加防雷保护。
- 安全配置：HTTPS 和 MQTTS 必须在平台侧按照企业安全策略启用和管理。
- 固件升级：OTA 期间保持供电和上行链路稳定。升级失败时，通过串口恢复出厂设置并重新配置。
