Y402-41-L LoRa 一对多无线 I/O 模块系统规格书

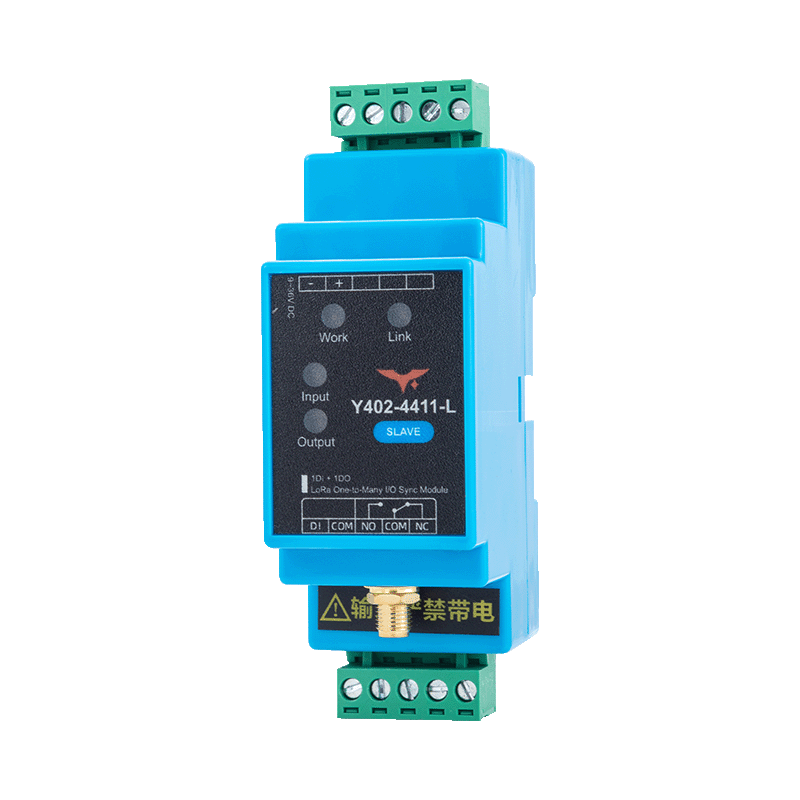

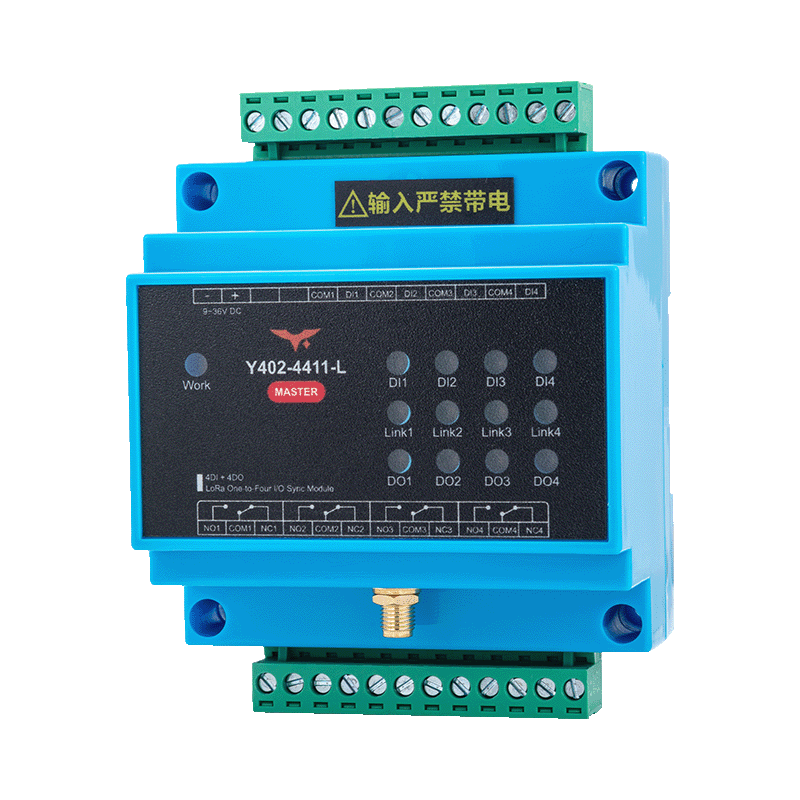

| Y402-41-L 主控 | Y402-41-L 从控 |
|---|---|
 |  |
目录
1. 概述
Y402-41-L 是基于 LoRa 调制技术、采用 4 对 1 通道映射设计的一对多无线 I/O 模块系统。系统由 1 台 4DI/4DO 主控和 1 台或多台 1DI/1DO 从控组成。每台从控占用一个独立的主控通道，因此一台主控最多可服务 4 个单通道远端点位。
工作逻辑
- 主控到从控：主控
DI1至DI4闭合时，分配到对应通道的从控DO继电器吸合。 - 从控到主控：某台从控的
DI闭合时，主控对应的DO1至DO4继电器吸合。 - 对应的主控和从控输入恢复断开后，相应输出复位。
- 4 个独立通道在主控与已分配的单通道从控之间提供双向传输。
通道映射
| 主控通道 | 分配的从控 | 主控到从控 | 从控到主控 |
|---|---|---|---|
| 通道 1 | 一台 1DI/1DO 从控 | 主控 DI1 → 从控 DO | 从控 DI → 主控 DO1 |
| 通道 2 | 一台 1DI/1DO 从控 | 主控 DI2 → 从控 DO | 从控 DI → 主控 DO2 |
| 通道 3 | 一台 1DI/1DO 从控 | 主控 DI3 → 从控 DO | 从控 DI → 主控 DO3 |
| 通道 4 | 一台 1DI/1DO 从控 | 主控 DI4 → 从控 DO | 从控 DI → 主控 DO4 |
2. 订购信息
系统组成
| 设备 | 型号 | 角色 | 通道 | 尺寸 |
|---|---|---|---|---|
| 主控 | Y402-41-L | 中央控制单元 | 4DI/4DO | 88 × 72 × 59 mm |
| 从控 | Y402-41-L | 远程终端单元 | 1DI/1DO | 88 × 37 × 59 mm |
系统配置：
- 基本系统：1 主控 + 1 从控（工厂预配对）
- 扩展系统：1 主控 + 最多 4 台从控，每台从控分配一个主控通道
型号配置
Y402-41-L 是一对多 LoRa 系统。第一位 4 表示主控有 4DI + 4DO，第二位 1 表示每台从控有 1DI + 1DO。
完整编码规则和示例请参阅 Y401 / Y402 / Y403 型号说明。
包装内容
| 数量 | 物品 |
|---|---|
| 1 | Y402-41-L 主控模块 |
| 1 | Y402-41-L 从控模块 |
| 2 | 470 MHz 磁性安装天线 |
| 2 | DIN 导轨夹具 |
| 1 | 快速参考指南 |
| 1 | 保修卡 |
3. 主要特性
- 四通道主控 – 提供 4DI 和 4DO，支持 4 个独立远端通道
- 单通道从控 – 每台从控提供 1DI 和 1DO，对应一个远端点位
- 4 对 1 通道映射 – 每个主控通道映射到一台已分配的单通道从控
- 一对多架构 – 一台主控支持最多 4 台按通道分配的从控
- 远距离通信 – 开阔区域标准距离最多 5 km；部分配置可选 10 km
- 双向传输 – 支持主控到从控和从控到主控的信号传输
- 宽电压供电 – 9~36V DC，带反极性保护
- 继电器输出 – 主控 4 路 SPDT 继电器、从控 1 路 SPDT 继电器，额定 AC 277V 5A / DC 28V 5A
- 干接点 / NPN 输入 – 支持无源干接点和 NPN 开集电极输入
- 状态指示 – LED 显示电源、链路、输入和输出状态
4. 技术规格
无线参数
| 参数 | 规格 |
|---|---|
| 频段 | 398~525 MHz |
| 传输距离 | 标准开阔区域最多 5 km；部分配置可选 10 km |
| 天线接口 | SMA |
| 标准天线 | 470 MHz 磁性安装天线 |
电气参数
| 参数 | 规格 |
|---|---|
| 供电电压 | 9~36V DC |
| 最大功耗 | 1.5W（主控）/ 0.8W（从控） |
| 主控输入 | 4 路无源干接点 / NPN 开集电极（DI 禁止电压输入） |
| 主控输出 | 4 路 SPDT 继电器 |
| 从控输入 | 1 路无源干接点 / NPN 开集电极（DI 禁止电压输入） |
| 从控输出 | 1 路 SPDT 继电器 |
| 输出额定 | AC 277V 5A / DC 28V 5A |
| 工作温度 | -20°C ~ +85°C |
| 工作湿度 | 10%~90% RH（非冷凝） |
5. 接口与指示说明
主控接口
| 接口 | 描述 |
|---|---|
| 天线 | SMA 接口，用于 LoRa 天线 |
| 电源 | DC 9~36V 输入，带反极性保护 |
| 输入 | 4 路无源开关输入（DI1 至 DI4 + COM） |
| 输出 | 4 路继电器输出（NO + COM + NC） |
从控接口
| 接口 | 描述 |
|---|---|
| 天线 | SMA 接口，用于 LoRa 天线 |
| 电源 | DC 9~36V 输入，带反极性保护 |
| 输入 | 1 路无源开关输入（DI + COM） |
| 输出 | 1 路继电器输出（NO + COM + NC） |
LED 指示灯
| 设备 | LED | 功能 | 状态说明 |
|---|---|---|---|
| 主控 | 电源 | 系统状态 | 上电后常亮 |
| 主控 | 链路 1 至 4 | 通道链路状态 | 对应通道链路建立后常亮 |
| 主控 | 输入 1 至 4 | 输入状态 | 对应 DI 闭合时亮 |
| 主控 | 输出 1 至 4 | 输出状态 | 对应继电器吸合时亮 |
| 从控 | 电源 | 系统状态 | 上电后常亮 |
| 从控 | 链路 | 通道链路状态 | 无线链路建立后常亮 |
| 从控 | 输入 | 输入状态 | DI 闭合时亮 |
| 从控 | 输出 | 输出状态 | 继电器吸合时亮 |
6. 机械与环境
机械参数
| 参数 | 主控 | 从控 |
|---|---|---|
| 尺寸 | 88 × 72 × 59 mm | 88 × 37 × 59 mm |
| 重量 | 约 50 g | 约 50 g |
| 安装方式 | 35 mm DIN 导轨 | 35 mm DIN 导轨 |
| 防护等级 | IP20 | IP20 |
| 外壳材料 | 阻燃塑料 | 阻燃塑料 |
7. 安装与接线
输入连接
DI 禁止电压输入
数字量输入（DI）不是电压输入端，严禁将任何带电信号或外部电压源直接接入 DI。
正确接线：只能将无源干接点或 NPN 开集电极输出接在 DI 与 COM 之间。请勿将传感器电源、PLC 电压输出或任何外部电压直接接到 DI。
机械开关（自锁开关、浮球开关、继电器触点）：
- 直接连接在
DI与COM之间 - 无需外部电源
NPN 开集电极输出：
- 输出晶体管集电极 →
DI - 输出晶体管发射极 / 0V 参考 →
COM - 不要将传感器电源或任何电压输出接到
DI
输出连接
直接负载（≤1 kW 阻性负载）：
- 将负载电源线串接在继电器输出回路中
大功率负载（>1 kW）：
- 使用交流接触器或外部功率继电器
安装要点
- 天线垂直安装于开阔区域，离地约 2 米或更高。
- 远离大型金属结构。
- 确保天线接头紧固。
- 将模块安装在稳定的 35 mm DIN 导轨上。
- 合理放置主控，使其尽量位于覆盖区域中心。
- 保持适当通风间隙。
系统扩展
添加新的单通道从控时，使用三线配对方法：在主控与分配给该通道的新从控之间连接 3→4、4→3、5→5，给两台设备上电，等待 Link 指示灯保持常亮；断电后拆除临时配对线，再次上电。接线前请确认设备实际端子标识。
8. 重要说明
- 通信类型 – 半双工通信，不适合硬实时控制。
- 频率范围 – 推荐工作范围为 398~525 MHz，超出范围可能导致性能下降。
- 天线安装 – 天线需垂直安装于开阔区域，并远离金属障碍物。
- 主从拓扑 – 每个系统只允许 1 台主控，最多使用 4 台单通道从控，每台从控分配给一个主控通道。
- 4 对 1 映射 – 每个主控 DI/DO 通道与一台已分配的从控 DI/DO 通道双向映射。
